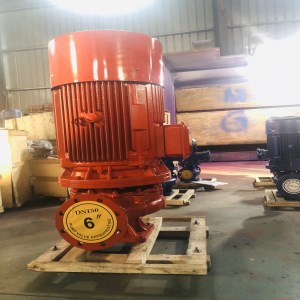

一、消防穩壓設備產品概述
消防穩壓設備供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可用于廠礦給排水。輸送液體的流量范圍為5～80L/S，壓力范圍為0.2～2.25Mpa，配套功率范圍為1.5～200KW，口徑范圍為φ50～φ200m。
套用1Cr18Ni9Ti優質不銹鋼,軸封用耐磨機械密封,無泄漏,使用壽命長。泵以水力平衡解決軸向力,因而泵運轉平穩,低噪音,安裝條件優于XBD-DL固定多級消防泵可以簡便安裝于任一段水平管路中間。
二、產品用途
主要用于消防系統管道增壓送水,也可適用于工業和城市給排水、高層建筑奪壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。
三、產品特點
1、機構緊湊、體積小、外形美觀，其立式機構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、吸入口和吐出口均水平方向，簡化了管路的連接。
3、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
4、壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。
| 型號 | 流量 Q （L/S） |
壓力 P （MPa) |
轉速 n (r/min) |
效率 η （%） |
功率 N （KW） |
必需汽蝕余量 （NPSH）r (m) |
| XBD2.0/5-50L | 4 5 6 |
0.22 |
1450 | 48 52 50 |
2.2 | 3.2 |
| XBD3.0/5-50L | 4 5 6 |
0.33 |
1450 | 48 52 50 |
3 | 3.2 |
| XBD4.0/5-50L | 4 5 6 |
0.44 0.40 0.32 |
1450 | 48 52 50 |
4 | 3.2 |
| XBD5.0/5-50L | 4 5 6 |
0.55 0.50 0.40 |
1450 | 48 52 50 |
5.5 | 3.2 |
| XBD6.0/5-50L | 4 5 6 |
0.66 0.60 0.48 |
1450 | 48 52 50 |
5.5 | 3.2 |
| XBD7.0/5-50L | 4 5 6 |
0.77 0.70 0.56 |
1450 | 48 52 50 |
7.5 | 3.2 |
| XBD8.0/5-50L | 4 5 6 |
0.88 0.80 0.64 |
1450 | 48 52 50 |
7.5 | 3.2 |
| XBD9.0/5-50L | 4 5 6 |
0.99 0.90 0.72 |
1450 | 48 52 50 |
11 | 3.2 |
| XBD10.0/5-50L | 4 5 6 |
1.10 1.00 0.80 |
1450 | 48 52 50 |
11 | 3.2 |
| XBD2.8/10-65L |
8 |
0.32 0.28 0.24 |
1450 | 54 60 58 |
5.5 | 3.2 |
| XBD4.2/10-65L | 8 10 12 |
0.48 0.42 0.36 |
1450 | 54 60 58 |
7.5 | 3.2 |
| XBD5.6/10-65L | 8 10 12 |
0.64 0.56 0.48 |
1450 | 54 60 58 |
11 | 3.2 |
| XBD7.0/10-65L | 8 10 12 |
0.80 0.70 0.60 |
1450 | 54 60 58 |
15 | 3.2 |
| XBD8.4/10-65L | 8 10 12 |
0.96 0.84 0.72 |
1450 | 54 60 58 |
15 | 3.2 |
| XBD9.8/10-65L | 8 10 12 |
1.12 0.98 0.84 |
1450 | 54 60 58 |
18.5 | 3.2 |
| XBD11.2/10-65L | 8 10 12 |
1.28 1.12 0.96 |
1450 | 54 60 58 |
22 | 3.2 |
| XBD12.6/10-65L | 8 10 12 |
1.44 1.26 1.08 |
1450 | 54 60 58 |
22 | 3.2 |
| XBD14.0/10-65L | 8 10 12 |
1.60 1.40 1.20 |
1450 | 54 60 58 |
30 | 3.2 |
| XBD3.8/15-80L | 12 15 18 |
0.40 0.38 0.36 |
1450 | 62 70 66 |
11 | 3.5 |
| XBD5.7/15-80L | 12 15 18 |
0.60 0.57 0.54 |
1450 | 62 70 66 |
15 | 3.5 |
| XBD7.6/15-80L | 12 15 18 |
0.80 0.76 0.72 |
1450 | 62 70 66 |
22 | 3.5 |
| XBD9.5/15-80L | 12 15 18 |
1.00 0.95 0.90 |
1450 | 62 70 66 |
30 | 3.5 |
| XBD11.4/15-80L | 12 15 18 |
1.20 1.14 1.08 |
1450 | 62 70 66 |
30 | 3.5 |
| XBD13.3/15-80L | 12 15 18 |
1.40 1.33 1.26 |
1450 | 62 70 66 |
37 | 3.5 |
| XBD15.2/15-80L | 12 15 18 |
1.60 1.52 1.44 |
1450 | 62 70 66 |
45 | 3.5 |
| XBD17.1/15-80L | 12 15 18 |
1.80 1.71 1.62 |
1450 | 62 70 66 |
45 | 3.5 |
| XBD19.0/15-80L | 12 15 18 |
2.00 1.90 1.80 |
1450 | 62 70 66 |
55 | 3.5 |
| XBD3.8/25-100L | 15 25 32 |
0.42 0.38 0.34 |
1450 | 65 72 70 |
18.5 | 3.5 |
| XBD5.7/25-100L | 15 25 32 |
0.63 0.57 0.54 |
1450 | 65 72 70 |
30 | 3.5 |
| XBD7.6/25-100L | 15 25 32 |
0.84 0.76 0.68 |
1450 | 65 72 70 |
37 | 3.5 |
| XBD9.5/25-100L | 15 25 32 |
1.05 0.95 0.85 |
1450 | 65 72 70 |
45 | 3.5 |
| XBD11.4/25-100L | 15 25 32 |
1.26 1.14 1.02 |
1450 | 65 72 70 |
55 | 3.5 |
| XBD13.3/25-100L | 15 25 32 |
1.47 1.33 1.19 |
1450 | 65 72 70 |
75 | 3.5 |
| XBD15.2/25-100L | 15 25 32 |
1.68 1.52 1.36 |
1450 | 65 72 70 |
75 | 3.5 |
| XBD17.1/25-100L | 15 25 32 |
1.89 1.71 1.53 |
1450 | 65 72 70 |
90 | 3.5 |
| XBD19.0/25-100L | 15 25 32 |
2.10 1.90 1.70 |
1450 | 65 72 70 |
90 | 3.5 |
| XBD4.0/40-150L | 30 40 50 |
0.44 0.40 0.36 |
1450 | 75 80 77 |
30 | 3.5 |
| XBD6.0/40-150L | 30 40 50 |
0.66 0.60 0.54 |
1450 | 75 80 77 |
37 | 3.5 |
| XBD8.0/40-150L | 30 40 50 |
0.88 0.80 0.72 |
1450 | 75 80 77 |
45 | 3.5 |
| XBD10.0/40-150L | 30 40 50 |
1.10 1.00 0.90 |
1450 | 75 80 77 |
55 | 3.5 |
| XBD12.0/40-150L | 30 40 50 |
1.32 1.20 1.08 |
1450 | 75 80 77 |
75 | 3.5 |
| XBD14.0/40-150L | 30 40 50 |
1.54 1.40 1.26 |
1450 | 75 80 77 |
75 | 3.5 |
| XBD16.0/40-150L | 30 40 50 |
1.76 1.60 1.44 |
1450 | 75 80 77 |
90 | 3.5 |
| XBD5.0/45-150L | 32 45 55 |
0.54 0.50 0.44 |
1450 | 72 76 73 |
37 | 4.0 |
| XBD7.5/45-150L | 32 45 55 |
0.87 0.75 0.66 |
1450 | 72 76 73 |
55 | 4.0 |
| XBD10.0/45-150L | 32 45 55 |
1.08 1.00 0.8 |
1450 | 72 76 73 |
75 | 4.0 |
| XBD12.5/45-150L | 32 45 55 |
1.35 1.25 1.10 |
1450 | 72 76 73 |
90 | 4.0 |
| XBD15.0/45-150L | 32 45 55 |
1.62 1.50 1.32 |
1450 | 72 76 73 |
110 | 4.0 |
| XBD17.5/45-150L | 32 45 55 |
1.89 1.75 1.54 |
1450 | 72 76 73 |
132 | 4.0 |
| XBD20.0/45-150L | 32 45 55 |
2.16 2.00 1.76 |
1450 | 72 76 73 |
132 | 4.0 |
| XBD22.5/45-150L | 32 45 55 |
2.43 2.25 1.98 |
1450 | 72 76 73 |
160 | 4.0 |
| XBD6.0/75-200L | 50 75 90 |
0.66 0.60 0.54 |
1450 | 72 84 86 |
90 | 4.5 |
| XBD9.0/75-200L | 50 75 90 |
0.99 0.90 0.81 |
1450 | 72 84 86 |
110 | 4.5 |
| XBD12.0/75-200L | 50 75 90 |
1.32 1.20 1.08 |
1450 | 72 84 86 |
132 | 4.5 |
| XBD15.0/75-200L | 50 75 90 |
1.65 1.50 1.35 |
1450 | 72 84 86 |
160 | 4.5 |
| XBD18.0/75-200L | 50 75 90 |
1.98 1.80 1.62 |
1450 | 72 84 86 |
200 | 4.5 |
| XBD4.0/80-200L | 60 80 100 |
0.45 0.40 0.36 |
1450 | 70 79 77 |
55 | 5.0 |
| XBD6.0/80-200L | 60 80 100 |
0.68 0.60 0.54 |
1450 | 70 79 77 |
75 | 5.0 |
| XBD8.0/80-200L | 60 80 100 |
0.90 0.80 0.72 |
1450 | 70 79 77 |
110 | 5.0 |
| XBD10.0/80-200L | 60 80 100 |
1.12 1.00 0.90 |
1450 | 70 79 77 |
132 | 5.0 |
| XBD12.0/80-200L | 60 80 100 |
1.35 1.20 1.08 |
1450 | 70 79 77 |
160 | 5.0 |
| XBD14.0/80-200L | 60 80 100 |
1.58 1.40 1.26 |
1450 | 70 79 77 |
160 | 5.0 |
| XBD16.0/80-200L | 60 80 100 |
1.80 1.60 1.44S |
1450 | 70 79 77 |
200 | 5.0 |
